前两个 DIY 了一个冷蒸发式的加湿器，需要给它做一个外壳，FreeCAD + 3D 打印其实是一个又方便、效果也稳定的方案。学习成本不算高，但中文资料相对零散，所以就借这个小项目，顺便做一次“从需求到成品”的入门记录。

1 工具选型

1.1 3D CAD 工具对比（聚焦 3D 打印建模）

工具 定位 优点 限制 上手难度
FreeCAD 开源参数化 CAD 精确约束、尺寸可控、完全本地 交互偏传统、复杂模型稳定性一般 中等（概念清晰，但需要适应流程）
Fusion 360 工业级 CAD / CAM 功能全面、工程能力强、生态成熟 订阅制、部分功能依赖云 中偏高（功能密度大，学习曲线长）
Shapr3D 触控优先 CAD 交互直观、建模流畅、出形快 高级功能需订阅、工程深度有限 低（几乎即学即用）
Onshape 云端协作 CAD 协同强、版本管理完善 强依赖网络、订阅成本高 中（理念清楚，但概念偏工程）
Blender 自由造型工具 曲面与造型能力极强、插件丰富 非工程 CAD、尺寸控制弱 高（功能庞杂，非 CAD 思维）

1.1.1 建构原理

  • FreeCAD / Fusion 360 / Onshape / Shapr3D
    以 草图 + 约束 → 拉伸 / 剪切 / 布尔 为主，核心是 精确几何，适合对尺寸、配合要求较高的功能件。
    这类工具最适合做要装配、要装配位置精准的 3D 打印件。
  • Blender / ZBrush / Rhino（仅建模部分）
    更偏 自由造型 / 曲面，不擅长参数化尺寸控制。适合雕塑式外壳、艺术造型，但不太适合严肃的尺寸工程零件。

1.1.2 平台和生态

工具 平台 云服务 插件/扩展
FreeCAD Win/Lin/Mac 否 社区插件丰富
Fusion 360 Win/Mac 部分云功能 Autodesk 生态
Shapr3D iPad/Win/Mac 云同步 官方扩展较限
Onshape 浏览器 是 App Store 插件
Blender Win/Lin/Mac 否 海量插件

1.2 我的选型

我的工具上主要在 Blender 和 FreeCAD 之间选，原因很现实：它们都是开源软件，不用付费，Windows / Linux / macOS 都能用。自己实际用到的频率并不高，实在不想为了偶尔建个模花太多学习成本和按年订阅。

具体到这个项目，本质上只是做一个壳子，没有复杂曲面和装饰花纹，基础形状也无非是矩形、圆、椭圆。在这种前提下，FreeCAD 反而更合适一些：它在对齐、具体尺寸的精确设置和约束、简单阵列以及布尔运算上都比较直接，偏工程思路，用起来心里有数，改尺寸也不容易失控。

当然，FreeCAD 的问题也很明显。整体的视角、旋转和交互都偏“朴素”，一旦图形复杂起来，同样的操作，Blender 往往能轻松应对，FreeCAD 却可能直接卡死。这个项目里我对造型自由度要求不高，更看重尺寸和结构是否可控，所以这些限制是可以接受的。

总而言之：需要自由、复杂形态时用 Blender；需要尺寸、约束和工程感时，用 FreeCAD 就够了。

FreeCAD 直接在 GitHub 上下载各操作系统对应的安装包即可。

2 需求和设计

2.1.1 使用需求

给加湿器做一个外壳，至少需要满足以下功能性需求：

  • 包含一个可通气的圆筒，用于保护滤芯，同时保证湿气顺利吹出
  • 有一个顶盒 / 顶盖，方便拆卸查看内部情况和走线；顶盖可替换，以便后期加装单片机、温湿度计、显示屏、风力调节器等
  • 整体结构需要避让右侧水容器（两个圆柱在空间上有一定交集）

2.1.2 设计约束

在满足上述需求的前提下，还需要考虑材料和制造方式带来的现实约束：

  • 选择 PETG 作为打印材料：加湿器外壳长期处于潮湿和送风环境，相比 PLA，PETG 在耐湿性、耐温余量和韧性上更适合这种长期使用的功能件
  • 以 2mm 厚度作为基础壁厚，对 PETG 打印比较友好，强度和成功率都比较稳
  • 盒盖与盒体之间预留 0.3mm 公差，不追求严丝合缝，保证可拆装性
  • 不做回纹、渐变等复杂花纹：一方面 FreeCAD 对复杂花纹计算较慢，另一方面这个壳体本身也没必要
  • 不使用导角，为后续叠加更高层结构预留平整接触面，避免影响稳定性和契合度

2.1.3 结构设计

在需求和约束之上，最终采用了如下结构方案：

  • 主体与顶部分体设计，方便拆装，也便于后续替换不同功能模块
  • 圆筒上的通风孔采用竖直斜角，保证出风的同时，不直接暴露太多滤芯，并提供足够的支撑
  • 出线口做成稍大的随圆形，直接放在可拆的顶盖上，插头无需反复穿孔，维护更省事

2.1.4 FreeCAD 的基本用法（简要说明）

本节不是完整教程，仅用于说明本文中涉及的 FreeCAD 基本建模思路和界面操作，以便后续步骤更容易理解。

2.1.5 建模思路

FreeCAD 以 Body 作为单个物件的基本单位，一个 Body 对应一个完整零件。

常见的建模流程是：

  • 在某个基准平面上创建 Sketch，绘制二维轮廓
  • 通过 Pad 将草图拉伸为实体
  • 通过 Pocket 从已有实体中剪除部分结构（例如挖空、去芯）

模型通常由多次加料和减料操作逐步构成。

其中一个比较重要的概念是 约束 constrain。在 Sketch 中不仅要画出形状，还需要通过尺寸和几何约束明确其大小和位置关系，使草图处于完全约束状态。这一点对尺寸敏感的壳体或零件尤为重要。

2.1.6 界面与常用功能

FreeCAD 的界面元素较多，但常用区域主要集中在以下几处：

  • 左上：模型树，用于选择 Body、Sketch 以及各类特征。
  • 左下：属性面板，显示并编辑当前选中对象的尺寸、位置和参数。
  • 中间：建模视图，用于观察和编辑模型。
  • 右上：视图控制，切换视角以及模型缩放。
  • 右下：状态信息区，显示操作提示和系统信息，一般不需要频繁关注。

工具栏中常用的包括：

  • 第一行：控制视图
  • 第二行：新建 Body、新建 Sketch
  • 最下面一行：Pad（拉伸）与 Pocket（剪切），常见的布尔运算、阵列以及导角等工具

通常不需要一次掌握全部功能，用到时再查即可。

2.1.7 其他补充

  • 视图操作以 中键平移、滚轮缩放 为主
  • 建模时建议从简单结构开始，逐步增加复杂度
  • 出现问题时，优先检查 Sketch 中的约束是否合理
  • 可通过插件管理器安装常用插件（如螺丝、螺母、齿轮等），用于结构验证和快速建模 ## 3 具体实现

3.1.1 主体外壳（圆筒部分）

  • 新建实体
    • Part Design → Create Body
  • 拉出外形圆筒
    • Create Sketch → 选 XY 平面

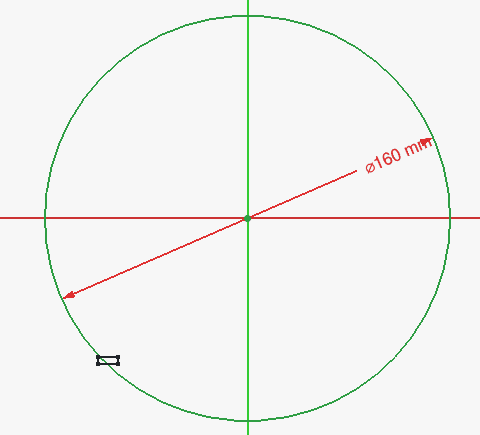

    • 画圆 → 圆心约束 + 直径 160 mm
    • Close Sketch
    • Pad → 高度 200 mm
  • 挖空内部
    • 选顶部圆面 → New Sketch
    • 画内圆 → 同心 + 直径 156 mm（壁厚 2 mm）
    • Close Sketch
    • Pocket → 深度 198 mm（底部保留 2 mm）
  • 底部局部挖空（给顶盖让位）
    • 选底部圆面 → New Sketch
    • 画内圆 → 同心 + 直径 140 mm
    • Close Sketch
    • Pocket → 深度 2 mm

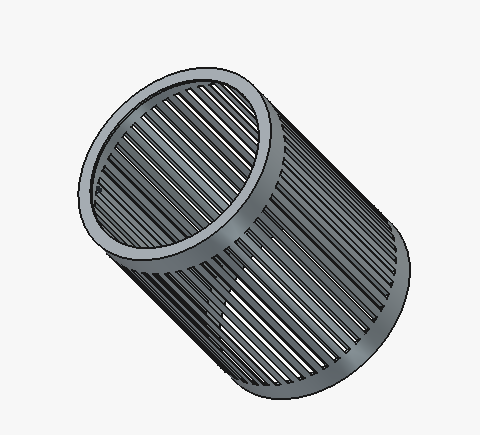

  • 切通风孔
    • Create Sketch → 选 XY 平面
    • 在圆周附近画一个小长方形（3 mm × 6 mm）
    • 在左下 Attachment → Position 中微调 x,y,z 位置
    • Close Sketch
    • Pocket → 深度 160 mm
    • Polar Pattern → 环形阵列 50 个

3.1.2 顶盖（可拆部分）

顶盖结构上分为“外盖 + 内卡边”。

  • 新建实体
    • Part Design → Create Body
  • 外盖
    • Create Sketch → XY 平面
    • 画圆 → 直径 160 mm
    • Close Sketch
    • Pad → 厚度 2 mm
  • 内卡边
    • Create Sketch → XY 平面
    • 画圆 → 直径 139.7 mm（预留装配间隙）
    • Close Sketch
    • Pad → 高度 4 mm
  • 出线孔
    • Create Sketch → XY 平面
    • 画椭圆 → 40 mm × 5 mm
    • 用 Attachment → Position 调整 x,y,z 位置
    • Close Sketch
    • Pocket → 深度 10 mm

3.1.3 避让水容器

水容器是一个现成结构，这里只是做几何避让，不追求精确建模。

  • 先实测：
    • 水容器直径
    • 与主体圆筒最近的交叠位置
  • 建立参考体
    • Create Sketch → XY 平面
    • 画圆 → 按实测直径
    • 通过 Attachment → Position 移到对应位置
    • Close Sketch
    • Pocket → 向下拉一个足够高的深度，用作减料

4 打印设置

  • 我使用的是 PETG Basic 的默认参数
  • 打印注意顶面朝下，以免产生不必要的支撑和某些面悬空

5 成品效果
